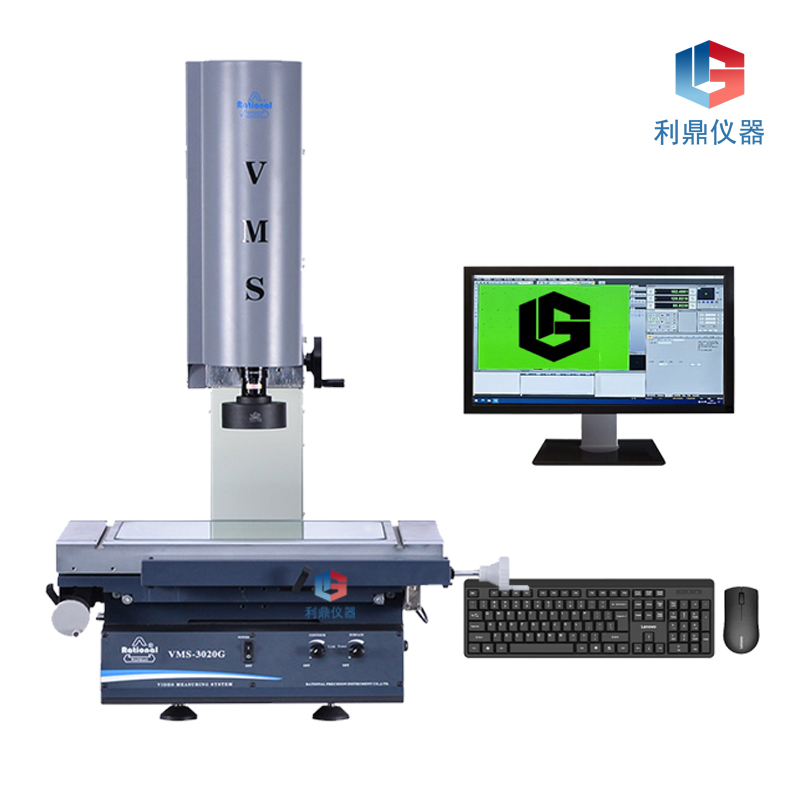

二次元影像测量仪故障排查完整手册
一、故障排查通用基础流程（先做这4步，80%小故障直接解决）
1. 断电重启复位
关闭电脑、仪器主机、光源控制器，断电3分钟后重新上电，重启软件，解决系统卡顿、通讯报错、软件闪退。
2. 检查供电与接地
确认220V电压稳定，插头无松动，设备独立地线连接牢固；全自动机型检查稳压电源、UPS是否正常。
3. 清理光学与工作台
镜头、玻璃台面、光栅尺表面擦拭干净，去除油污、粉尘、金属碎屑；确认工件无毛刺划伤玻璃。
4. 确认环境是否达标
温度骤变、震动、潮湿、阳光直射会引发精度漂移、成像模糊，先排查温湿度、周边震源。
二、成像类故障（画面发黑、模糊、有光斑、取点不准）
故障1：屏幕完全黑屏，无图像
1. 检查光源控制器电源开关、亮度调节旋钮，光源灯珠是否烧坏；
2. 检查相机USB/数据线是否松动、断裂，重新插拔；
3. 软件内切换相机通道，确认相机设备被电脑识别；
4. 全自动机型检查相机供电接口，手动机检查CCD连接线。
故障2：画面模糊、对焦不清
1. Z轴上下移动重新对焦，镜头表面用无尘布+无水酒精擦拭；
2. 工件表面油污、反光严重，增加环形光源斜射角度；
3. 工作台玻璃有划痕、污渍，清洁或更换玻璃；
4. 环境温差大导致镜头轻微形变，开机预热20分钟再测量。
故障3：画面有光斑、条纹、反光干扰
1. 关闭车间强光、避免阳光直射工作台；
2. 调节光源亮度、角度，切换同轴光/环形光；
3. 镜头内部起雾（高湿环境），开启除湿机，静置干燥；
4. 光栅尺、相机镜头附着粉尘，做无尘清洁。
故障4：图像边缘毛刺、自动取点偏移
1. 降低光源亮度，减少工件反光；
2. 软件修改边缘阈值、滤波参数；
3. 工作台轻微震动，关闭周边机床、空压机；
4. 镜头脏污，重新清洁光学镜片。
三、运动传动故障（手摇卡顿、自动机不动、走位偏移）
（一）手动影像仪故障
1. 手摇X/Y轴卡顿、阻力大
- 导轨内粉尘、铁屑堆积，清理导轨，涂抹专用导轨润滑油；
- 工作台压块过紧，微调侧边限位螺丝；
- 玻璃台面底部异物卡住，抬起工作台清理杂物。
2. 手摇空转、工作台不动
- 传动齿轮松动，打开侧边盖板紧固齿轮螺丝；
- 丝杆生锈，除锈润滑。
（二）全自动CNC影像仪故障
1. 设备轴不动、软件提示“伺服报警”
- 急停按钮是否按下，旋转复位急停；
- 限位开关被工作台压住，手动移开工件解除硬限位；
- 伺服驱动器报错，断电重启伺服控制器；
- 电机电源线、编码器线松动，重新插接。
2. 自动走位跑偏、重复定位差
- 导轨缺油、有铁屑，清洁保养；
- 光栅尺脏污，酒精擦拭光栅尺读数头；
- 地面震动大，检查防震垫、独立地基；
- 软件执行轴补偿、光栅校正。
3. 运动异响、抖动
- 丝杆缺润滑油；
- 联轴器松动，紧固电机与丝杆连接轴；
- 导轨异物卡滞，清理碎屑。
四、测量精度故障（尺寸不准、重复性差、数据漂移）
1. 同一工件多次测量数据差别大
- 手动机型：人为操作手感误差，统一测量手法；
- 自动机型：光栅尺脏污、环境震动、温差过大；
- 未做设备校正，执行软件标准块校正。
2. 测量尺寸整体偏大/偏小
- 温度偏离标准20℃，工件与设备未等温；
- 标准块校准失效，重新用陶瓷标准块校正倍率；
- 工作台水平偏移，调平地脚支撑。
3. 圆弧、角度测量误差大
- 取点数量太少，增加特征采点；
- 工件边缘反光，调整光源消除反光；
- 镜头倍率未校准。
五、软件系统故障（打不开、闪退、通讯失败、报表报错）
1. 软件无法启动/打开报错
- 软件权限不足，右键以管理员身份运行；
- 相机驱动丢失，重装CCD相机驱动；
- 电脑杀毒软件拦截，加入白名单。
2. 设备与电脑通讯失败（自动机常见）
- USB/串口数据线更换，换电脑接口；
- 运动控制卡驱动重装；
- 控制器断电重启。
3. 测量数据无法导出、报表空白
- 保存路径含中文，改为纯英文文件夹；
- Office软件异常，重装Excel；
- 软件权限不足，关闭防火墙重试。
4. 程序丢失、自动程序运行中断
- 硬盘空间不足，清理软件缓存；
- 电压波动，加装UPS稳压电源；
- 数据线接触不良，更换屏蔽线。
六、光源系统故障（不亮、明暗不均、闪烁）
1. 光源完全不亮：检查光源电源适配器、保险丝、灯珠；
2. 光源忽明忽暗：插头松动、电压不稳，搭配稳压电源；
3. 同轴光弱、环形光亮度不一致：调节控制器通道，更换老化灯板。
七、电气安全类故障（漏电、跳闸、自动关机）
1. 触碰机身麻手：设备未独立接地，重新做接地；
2. 开机跳闸：线路短路，检查光源、电机线路有无破皮；
3. 测量中途自动关机：电压波动过大，加装UPS不间断电源。
八、故障排查注意事项（安全+延长设备寿命）
1. 带电禁止拆卸相机、伺服电机、光栅尺等精密部件；
2. 清洁镜头只能用无尘布+无水乙醇，禁止纸巾、手指触碰镜片；
3. 出现伺服报警、短路跳闸先断电，禁止反复强行开机；
4. 高精度全自动机型故障优先排查环境（温湿度、震动），再排查硬件；
5. 无法自行解决的硬件损坏（电机、相机、主板、光栅尺），联系厂家售后，不要自行拆解。
九、简易故障快速判断对照表
|故障现象|优先排查项|快速解决办法|
| ---- | ---- | ---- |
|画面模糊发黑|光源、镜头、相机线|调亮光源，清洁镜头，重插数据线|
|手动摇轴卡顿|导轨粉尘、丝杆缺油|清理导轨，加注润滑油|
|自动机轴不动|急停、限位、伺服重启|复位急停，移开限位工件，断电重启伺服|
|测量数据重复性差|温度、光栅、标准块校正|恒温预热，清洁光栅，重新校准倍率|
|软件通讯失败|驱动、数据线、供电|重装驱动，更换USB线，稳定电压|
|设备漏电麻手|接地线路|重新连接独立地线|
其他问题可联系厂家。
