万濠二次元影像测量仪精密电子行业应用案例

一、案例背景

本次合作企业是华南地区专注高端精密电子零部件研发与量产的高新技术企业，主营精密电子连接器、PCB微型结构件、手机终端配件、传感器金属支架、FPC补强片等核心电子元器件，产品广泛应用于智能手机、智能家居、车载电子、智能穿戴、工业精密控制等领域。企业服务多家头部电子品牌客户，产品具备微型化、高精度、薄型化、异形结构多的行业特点，核心尺寸公差严格控制在±0.003mm-±0.01mm，对检测精度、成像清晰度、微小缺陷识别能力、批量检测稳定性有着极致要求。

在设备升级前，企业采用传统卡尺、手动投影仪、放大镜等常规检测设备，无法适配精密电子零部件的高端质检需求，长期面临四大核心生产痛点。其一，微小尺寸检测盲区大，电子元器件多为微孔、薄壁、窄槽、细密引脚结构，传统量具接触式测量易压伤工件，且无法精准检测引脚间距、微孔孔径、轮廓度、位置度等微观尺寸，测量误差超标频发。其二，细微缺陷漏检率高，工件表面微小划痕、崩边、变形、镀层不均、引脚偏移等微观缺陷，人工肉眼与普通设备难以识别，导致成品装配不良、终端设备接触不良等质量问题。其三，批量检测效率瓶颈突出，电子行业多为大批量标准化量产，单款产品数十项尺寸检测依赖人工操作，检测速度滞后于自动化产线产能，频繁出现质检积压、抽检覆盖率不足的问题。其四，质量追溯体系不完善，传统检测无系统化数据留存，无法满足电子行业IATF16949、ISO9001质量体系认证及下游客户的溯源审核要求，制约高端订单承接。

为破解精密电子质检难题，适配微型化、高精度电子零部件生产标准，完善全流程质量管控体系，企业经过多品牌设备精度、稳定性、适配性对比，最终引入万濠VMS系列高精度二次元影像仪，全面替换传统检测设备，搭建适配精密电子行业的高精度、自动化、可追溯质检体系。

二、设备选型及核心优势

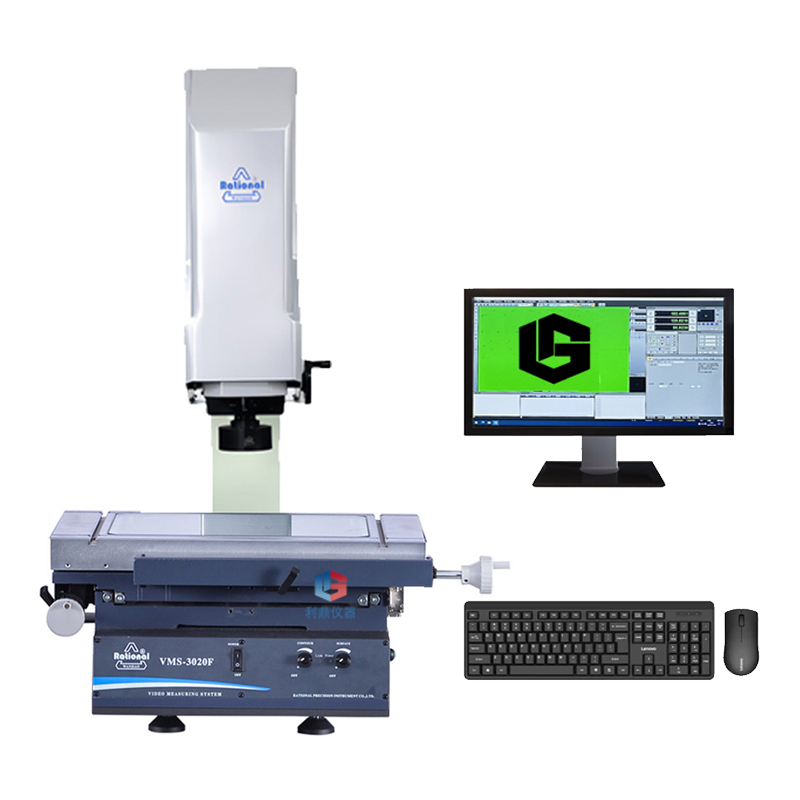

结合精密电子元器件微型工件多、批量大、精度要求高、缺陷检测严苛的生产特性，企业针对性选型东莞市利鼎仪器有限公司代理的万濠VMS-3020G高精度二次元影像仪，该机型专为精密电子、微电子零部件检测优化设计，适配各类微型电子件、精密结构件、异形件检测，核心优势贴合电子行业生产需求：

1. 微米级超高精度，适配电子件严苛公差。设备搭载0.5μm高分辨率光栅尺与1200万像素高清工业相机，搭配多级程控LED环形光源，可精准捕捉微型工件微观轮廓，稳定实现±0.002mm高精度测量，完美满足精密电子件±0.003mm的极限公差检测需求，彻底解决微小尺寸测量误差问题。

2. 非接触式检测，保护精密电子工件。采用光学无损检测模式，无需接触超薄、薄壁、易变形的电子元器件，杜绝传统接触式测量导致的工件压伤、变形、镀层磨损问题，保障超薄FPC补强片、微型端子、精密引脚等脆弱工件的完整性。

3. 智能批量检测，适配自动化量产节奏。支持多组测量程序存储、一键调用、批量自动测量功能，针对标准化量产电子配件，一次编程可反复使用，可同时完成单工件多项尺寸同步检测，检测流程高度简化，大幅提升大批量抽检、全检效率，适配电子产线高速生产节奏。

4. 高清成像识别，微观缺陷全覆盖。多级调光光源可适配反光、哑光、镀层、金属、塑胶等不同材质电子工件，清晰呈现工件微观结构，精准识别微小崩边、划痕、引脚歪斜、轮廓变形、孔位偏移等细微缺陷，实现尺寸检测与外观缺陷检测一体化。

5. 数据智能溯源，适配高端行业认证。搭载万濠自主研发专业测量软件，可自动采集、存储检测数据，一键生成标准化质检报表，支持数据导出、分类统计、历史追溯，可无缝对接企业MES、ERP系统，完全满足精密电子行业质量体系认证与头部客户验厂要求。

6. 高稳定性低运维，适配高频次作业。设备采用精密静音传动结构，抗环境干扰能力强，长时间连续量产检测无精度漂移，重复测量一致性极高，适配电子工厂24小时高频次检测作业，降低设备校准与运维成本。

三、核心应用场景

结合精密电子零部件来料检验、制程巡检、成品终检、不良品复盘的全生产流程，万濠二次元影像仪实现多品类、全环节精准检测，核心应用场景覆盖企业主力产品。

1. 精密电子连接器、端子尺寸检测

企业主力生产的Type-C、耳机、车载精密连接器及金属端子，具备引脚细密、间距极小、结构复杂的特点，核心检测参数包含引脚间距、引脚高度、孔径、槽宽、平面度、平行度、位置度等。传统检测方式无法精准测量细密引脚尺寸，且易损伤纤细引脚。通过万濠二次元影像仪非接触式光学检测，可一次性完成连接器所有二维尺寸与形位公差检测，精准判定引脚偏移、间距超差、结构变形等问题，保障连接器插拔精度与通电稳定性，杜绝终端设备接触不良、断电等故障。

2. PCB、FPC微型结构件检测

针对PCB线路板微型孔位、线路间距、外形轮廓，以及FPC柔性电路板补强片、金属贴片等超薄工件，设备依托高清成像与高精度测量能力，精准检测微孔孔径、孔距、线路宽度、边缘平整度、贴片位置度等关键参数。同时可识别板面微小划痕、露铜、崩边、贴片偏移等缺陷，解决超薄柔性工件易变形、难测量、缺陷难识别的行业痛点，保障电路板装配精度与使用稳定性。

3. 智能穿戴、手机精密配件检测

针对手机金属支架、按键结构件、智能穿戴传感器配件、微型装饰件等精密外观及结构件，产品对尺寸一致性、外观完整性要求极高。设备可精准检测工件外形尺寸、倒角、圆弧R角、安装孔位、贴合面平整度等参数，同时排查工件微观毛刺、边角缺损、表面细微瑕疵，确保产品外观达标、装配贴合紧密，满足消费电子高端品质要求。

4. 批量量产质检与工艺优化追溯

针对大批量标准化电子元器件量产场景，操作人员提前录入对应产品检测程序，批量生产时一键调用模板完成快速检测，大幅提升抽检与全检效率。系统自动留存每批次产品的检测数据、不良项统计、尺寸偏差数据，不仅可实现产品全生命周期质量追溯，还能通过数据分析精准定位生产工艺偏差、模具磨损、设备参数偏移等问题，为产线工艺优化、参数微调提供精准数据支撑。

四、项目实施效果

企业导入万濠VMS-3020G二次元影像仪投入正式运营8个月后，精密电子零部件质检效率、产品品质、生产成本、市场竞争力均实现全方位升级，各项核心指标优化成果显著：

1. 质检精度全面达标，产品品质大幅提升。彻底解决微小尺寸、微观缺陷检测盲区，电子零部件尺寸检测准确率从92.1%提升至99.9%，工件微观缺陷漏检率降至0，终端产品装配不良率、客户投诉率归零，完全满足头部消费电子、车载电子的严苛品质标准。

2. 检测效率跨越式提升，释放产线产能。单款电子元器件多项参数检测时长缩短75%以上，批量检测效率提升220%，彻底解决质检环节产能瓶颈，无需新增质检人员即可匹配自动化产线量产节奏，每年节省人工质检成本20%以上。

3. 完善质量体系，拓展高端市场。标准化、可追溯的检测数据体系，助力企业顺利通过IATF16949、ISO9001质量体系复审，成功通过多家一线电子品牌供应商审核，顺利承接高端车载电子、智能穿戴核心零部件订单，高端订单占比提升35%。

4. 精准优化工艺，降低生产损耗。依托检测数据复盘，可快速定位生产工艺、模具、设备的微小偏差，提前干预调整，有效降低批量不良品产出，产品返工返修率、原材料损耗率下降32%，实现精细化降本增效。

五、案例总结与行业价值

随着精密电子行业向微型化、高精度、集成化、智能化快速迭代，传统人工与简易量具的检测模式已无法适配高端电子零部件的生产需求，高精度无损检测、批量高效质检、全流程数据追溯成为电子制造企业提质增效的核心刚需。

本案例中，万濠VMS系列二次元影像仪凭借超高测量精度、无损检测、微观缺陷识别、智能批量检测、全数据追溯的核心优势，完美解决精密电子元器件尺寸难测、缺陷难检、效率偏低、溯源困难的行业痛点，全面适配连接器、PCB/FPC配件、消费电子精密结构件等多品类产品的全流程质检需求。设备兼顾精准质检与高效量产，助力精密电子制造企业实现质检环节标准化、精细化、智能化升级，有效提升产品品质、降低生产成本、拓宽高端市场，是精密电子行业高性价比、高适配性的核心检测设备，具备广泛的行业推广与应用价值。
