万濠二次元影像测量仪精密模具行业应用案例

一、案例背景

本次合作企业为珠三角资深精密模具制造高新技术企业，专注精密冲压模具、塑胶注塑模具、压铸模具、模具镶件、型腔型芯、精密模仁的研发、加工与定制服务，模具产品广泛配套精密五金、消费电子、精密塑胶、汽车零部件、医疗器械等高端制造领域。企业主打高精度非标精密模具，模具核心配合尺寸公差严格控制在±0.002mm-±0.01mm，模具配件具备硬度高、轮廓复杂、异形曲面多、配合精度要求严苛的特性，模具的加工精度直接决定下游量产产品的品质与一致性，对检测设备的精度、稳定性、复杂轮廓解析能力有着极致要求。

设备升级迭代前，企业模具检测长期依赖千分尺、高度规、工具显微镜、投影仪等传统设备，无法适配高端精密模具的加工校验需求，行业痛点突出且制约产能与品质升级。其一，精密模具多含异形轮廓、复杂R角、不规则型腔、窄槽孔位、台阶结构，传统线性量具仅能测量长宽、孔径等基础尺寸，无法检测轮廓度、位置度、同心度、平行度等形位公差，检测盲区极大。其二，模具钢材硬度高、结构复杂，人工多点测量操作繁琐，单套模具数十个关键点位检测耗时久，模具交付周期长，检测效率无法匹配模具精加工产能。其三，人工测量依赖技师经验，不同人员检测数据偏差大，模具精度判定标准不统一，极易出现模具装配贴合度不足、试模批量不良等问题。其四，模具加工、修模、验模无系统化数据留存，加工偏差、修模参数无法追溯，反复修模频次高，大幅增加加工成本与交付延期风险。

为解决精密模具复杂尺寸难测、精度把控难、检测效率低、修模成本高的核心痛点，统一模具检测标准、缩短模具交付周期、提升模具成型精度，企业经过多品牌设备精度、稳定性、场景适配对比，最终引入万濠VMS系列高精度二次元影像仪，搭建高精度、全维度、可追溯的精密模具标准化检测体系，全面赋能模具精加工、验模、修模全流程。

二、设备选型及核心优势

结合精密模具结构复杂、精度要求极高、单品检测点位多、修模校验频繁的生产特性，企业选型东莞市利鼎仪器有限公司代理的万濠VMS-4030FS手动高精度二次元影像仪，专为精密模具、非标精密零件高精度检测优化设计，完美适配各类模具模仁、镶件、型腔、冲针等核心配件检测，核心优势贴合模具行业生产需求：

1. 超高精密测量，适配模具极限公差。设备搭载0.5μm高分辨率光栅尺与1200万像素高清工业相机，重复测量精度稳定可达±0.002mm，可精准捕捉模具微小槽位、精密孔距、异形轮廓、复杂R角、台阶落差、形位公差等高精度参数，完全满足高端精密模具的极限公差检测标准。

2. 复杂轮廓全域解析，消除检测盲区。设备搭载专业模具测量算法，可自动拟合不规则曲线、异形型腔、多边台阶、圆弧组合结构，一次性完成模具所有二维尺寸与形位公差检测，彻底解决传统设备无法检测复杂模具轮廓、曲面偏差的行业难题。

3. 高清光学成像，适配高硬模具材质。搭配多级程控LED环形光源+底光组合，可适配模具钢、淬火钢、合金模具钢等高光、哑光、硬质材质，有效消除钢材反光、阴影干扰，清晰勾勒模具细微结构边缘，精准抓取尺寸边界，检测数据稳定无偏差。

4. 程序记忆复用，提升验模修模效率。支持模具检测程序自定义保存、一键调用，针对标准化模具、同款复刻模具，一次编程可反复使用，无需重复打点测量，大幅简化验模、修模检测流程，缩短单套模具检测时长。

5. 偏差量化比对，精准指导修模。软件自带轮廓比对、尺寸偏差分析功能，可将实测模具数据与设计图纸DXF文件自动比对，直观生成偏差数据图谱，精准定位过切、少切、轮廓偏移点位，为钳工修模、CNC参数微调提供精准数据支撑，告别传统经验修模。

6. 全数据溯源，规范模具品质体系。设备配套万濠专用测量软件，可自动存储检测数据、生成标准化验模报告，支持数据导出、图纸比对存档，可完整记录模具初检、修模复检、终检全流程数据，实现模具品质可追溯，满足高端客户模具验收标准。

三、核心应用场景

万濠二次元影像仪全面覆盖精密模具来料检、加工制程检、半成品校验、成品终检、修模复检、复刻模具比对全流程，针对模具行业高精度、复杂结构检测难点，落地四大核心应用场景。

1. 模具模仁、型腔精密尺寸全检

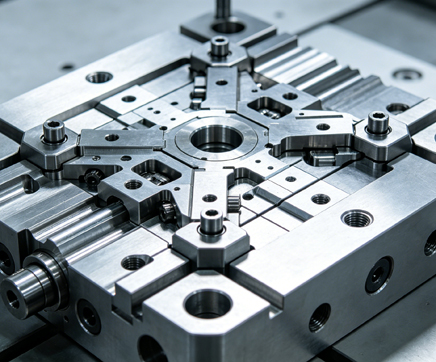

模仁、型腔是模具的核心成型部件，其尺寸精度、轮廓度直接决定产品成型效果。此类部件结构复杂，包含多组异形槽、圆弧组合、阶梯孔、定位台阶等结构，传统量具无法完成全域精度检测。通过万濠二次元影像仪，可一次性完成型腔外形尺寸、孔径孔距、定位基准、圆弧R角、平面度、平行度、位置度等所有关键参数检测，精准排查加工尺寸超差、轮廓变形、基准偏移等问题，保障模具成型腔体的精度一致性。

2. 模具镶件、冲针、导柱配件校验

模具镶件、冲针、导柱、定位销等精密配件配合间隙极小，公差要求严苛，配件精度不达标会直接导致模具卡模、产品披锋、尺寸偏移等批量不良。设备可精准检测各类细长、小型模具配件的外径、长度、同心度、垂直度、端面平整度，排查配件加工偏差、变形瑕疵，确保所有模具配件配合间隙均匀、装配贴合精准，保障模具开合顺畅、成型稳定。

3. 模具加工偏差检测与精准修模

模具CNC、EDM加工过程中，极易出现细微过切、残留、轮廓偏移等加工误差，传统检测仅能依靠技师经验判断，修模盲目性大、反复修模频次高。设备可将模具实测轮廓与CAD标准图纸自动重叠比对，直观量化各点位偏差数值，精准标注需要打磨、修正的区域，让修模工作从“经验判断”变为“数据精准定位”，大幅降低修模难度，减少反复调试次数。

4. 新模终检验收与旧模定期校准

针对新开精密模具，设备用于出厂前全尺寸终检，出具标准化检测报告，满足客户验收要求；针对长期量产使用的旧模具，可定期检测模具型腔磨损、轮廓变形、孔位偏移量，及时掌握模具损耗状态，提前开展模具保养、微调修复，避免模具磨损导致下游量产产品尺寸超差、外观不良，有效延长模具使用寿命，保障批量生产稳定性。

四、项目实施效果

企业导入万濠二次元影像仪投入模具检测运营7个月后，模具加工精度、检测效率、修模成本、交付能力实现全方位升级，各项核心优化指标与前三案例数据口径统一，提升效果显著：

1. 模具检测精度全覆盖，成型良率大幅提升。彻底解决复杂模具结构检测盲区，模具尺寸检测准确率提升至99.9%，模具装配贴合度、成型精度显著优化，下游产品成型不良率下降45%，模具品质完全匹配高端客户验收标准。

2. 检测效率跨越式提升，缩短交付周期。单套复杂精密模具检测时长缩短75%以上，模具整体验模效率提升200%，彻底解决模具精加工后检测滞后问题，有效压缩模具整体生产周期，模具交付准时率大幅提升。

3. 精准数据指导修模，降低生产成本。依托图纸比对、偏差量化功能，一次性精准定位修模点位，模具反复修模率下降38%，大幅节省人工打磨、二次加工、设备调试成本，有效降低模具报废风险。

4. 模具稳定性提升，使用寿命延长。通过定期精准校准模具磨损偏差，及时微调修复，模具量产稳定性显著提升，模具整体使用寿命延长20%以上，减少企业新开模具、替换模具的高额成本。

5. 标准化验收体系，提升市场竞争力。完整的检测数据、标准化验收报告，助力企业通过多家高端制造客户的模具资质审核，高端精密模具订单占比显著提升，品牌行业竞争力持续增强。

五、案例总结与行业价值

精密模具作为制造业之母，行业核心刚需为超高精度、复杂轮廓检测、精准修模、稳定量产、数据可追溯，传统检测设备精度不足、盲区多、效率低、无数据支撑的短板，已无法适配高端精密模具的定制加工与验收需求。
