万濠标准型测量仪投影仪 产品特点

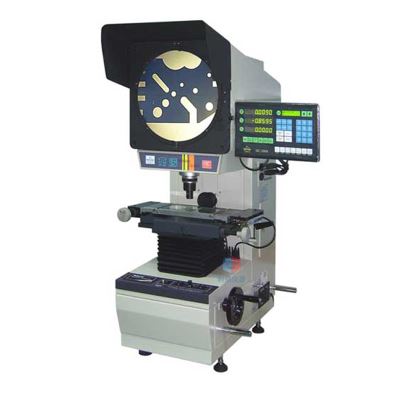

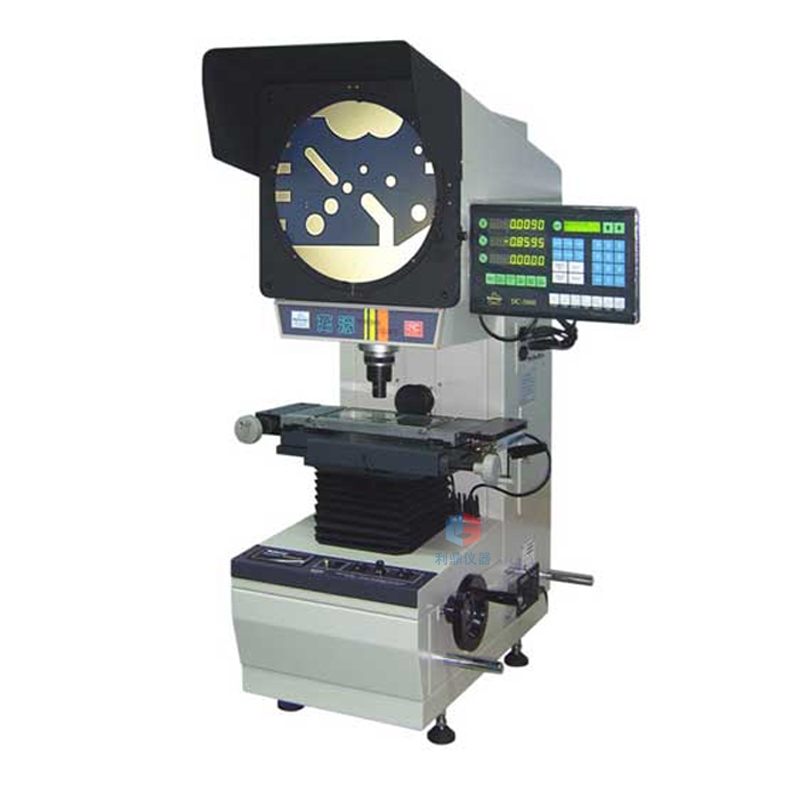

CPJ-3000/3000Z系列数字式测量投影仪结构紧凑，外形简洁美观，经济实用，可靠性好，它能够高效的对工件进行直接测量和比较测量，例如：冲压件、齿轮、螺纹、刀具等。在机械制造、电子、模具、仪器仪表和 钟表等行业都得到了广泛的应用。
技术规格参数
| 型 号 | 正/反像型 | CPJ-3010 /CPJ-3010Z | CPJ-3015/CPJ-3015Z | ||
| 工作台 | 金属台面尺寸(mm) | 306*152 | 340*152 | ||
| 玻璃台面尺寸(mm) | 175*100 | 196*96 | |||
| X坐标行程(mm) | 100 | 150 | |||
| Y坐标行程(mm) | 50 | 50 | |||
| Z坐标行程(mm) | 90(调焦) | 90(调焦) | |||
| 示值误差(μ m) | Eixx=2.5+L/75 | Eix=3+L/50 | |||
| X、Y坐标分辨力 | 0.5μm | ||||
| 外形尺寸 | 长×宽×高(mm) | 770*550*1100 | 770*550*1100 | ||
| 仪器重量 | 单位：kg | 125 | 130 | ||
| 投影屏 | 投影屏尺寸(mm) | Ø312 使用范围>Ø300(刻有米字线) | |||
| 投影屏旋转范围 | 0～360° | ||||
| 旋转分辨力 | 1'或0.01° | ||||
| 物镜 | 放大倍数* | 10×(选) | 20×(选) | 50×(选) | 100×(选) |
| 物方线视场(mm) | Ø30 | Ø15 | Ø6 | Ø3 | |
| 物方工作距(mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
| 测量最大高度(mm) | 80 | 80 | 80 | 80 | |
| 仪器电源：AC 110V/220V 50/60Hz 总功率：400W | |||||
建议放置台：载重≥250kg尺寸(长×宽×高)800×550×650(mm)
